Камень пустотелый 390х190х188 мм: до 475 шт/ч
-
Плитка тротуарная 200х100 мм кв. м: до 38 м2/ч
-
Камень бортовой/бордюрный 780×300×150 мм: до 100 шт/ч
- Зона формируемых изделий: 800х400 мм
- Высота формируемых изделий: 30-230 мм
- Размеры поддона для формования: 900х450х30 мм
- Установленная мощность: 29,5 кВт
- Масса: 4200 кг
- Длина: 6670 мм
- Ширина: 6650 мм
- Высота: 2750 мм
- Режим работы: полуавтоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Данный вибропресс спроектирован для эксплуатации в России и других странах, применяется в регионах с неразвитой инфраструктурой стройиндустрии. Рекомендован Министерством Строительства РФ - для производства строительных изделий.

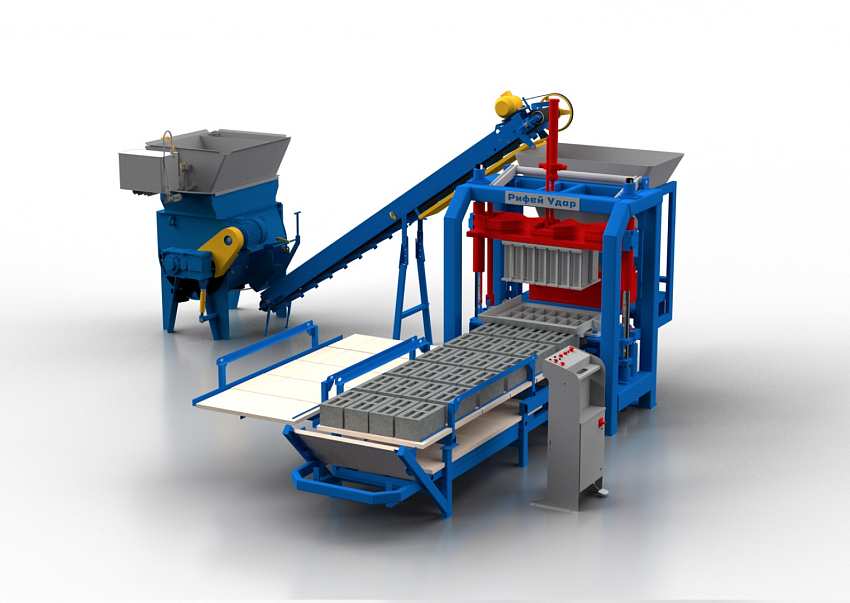

Функционально линия (см. рисунок) состоит из следующих частей:
- Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
- Смеситель 2. Предназначен для смешивания компонентов смеси.
- Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
- Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибро пресса.
- Вибропресс 5. Предназначен для для формования бетонных изделий на поддоне.
- Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
- Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
- Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.
- Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
- Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Название & Состав
Цена
Вибропресс Рифей-Удар-Р
1. Формующий блок Рифей Удар Р:
- Вибропресс Рифей Удар Р
- Пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 10 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
Бетоносмеситель СГ-350
1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров, ширина ленты 500мм)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Дозатор весовой БД-350-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров, ширина ленты 500мм)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Дозатор заполнителя ДЗ-15
1. Два бункера по 7,5 куб. метров каждый
2. Рама
3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
5. Вибраторы - 2 шт
6. Тензодатчики - 4 шт
7. Паспорт, руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 30-230 мм
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - до 475 шт./час
камней перегородочных 120мм - до 710 шт./час
камней бортовых БР 100.30.15 - до 100 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 38 м2
Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 3-4 чел
Потребляемая электроэнергия:
напряжение 380±10% В
частота 50 Гц
установленная мощность 29.5 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа
Габаритные размеры комплекса:
Длина - 6670 мм
Ширина - 6650 мм
Высота - 2730 мм
Масса комплекса 4200 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
План фундамента
